Cấu tạo móng đơn và ưu nhược điểm như thế nào?

Móng là bộ phận nằm bên dưới cùng của công trình, được thiết kế để nó có chức năng trực tiếp trực tiếp truyền tải trọng vào nền đất bảo đảm chịu được sức ép của trọng lực từ các phần bên trên. Được thiết kế và thi công đúng quy trình kỹ thuật để công trình không bị lún gây ra nứt hoặc đổ vỡ trong quá trình sử dụng.

Móng đơn là gì?

Là loại móng có kết cấu nằm riêng lẻ bên dưới mỗi chân cột, hoặc một cụm chân cột, hoặc dới tường có thể là hình chữ nhật hoặc hình  tròn, trong đó hình vuông gần như là loại phổ biến nhất. Nó là loại móng dễ thi công và rẻ tiền nhất, giúp chủ đầu tư tiết kiệm chi phí khi  xây dựng công trình, tuy nhiên đi kèm với đó là những khuyết điểm khá lớn.

Cấu tạo móng đơn dưới cột

Cấu tạo móng đơn

có cấu tạo khá đơn giản, nếu làm bằng gạch sẽ gồm nhiều lớp gạch xếp chồng lên nhau. Trường hơp làm bằng bê tông cốt thép thì sẽ gồm các thành phần sau:

– Một lớp bê tông lót: thường dày 10cm. Được tạo thành từ bê tông gồm đá 4×6 + vữa xi măng mác 50 – 100. Mác bê tông thấp nên nó chỉ có nhiệm vụ làm sạch, làm phẳng hố móng, chống mất nước xi măng khi đổ bê tông.

– Phần bản móng: cấu tạo móng đơn có hình chữ nhật hoặc hình vuông,  độ dốc vừa phải kích thước lớn hay nhỏ phụ thuộc vào quy mô của công trình, nếu công trình nhỏ sẽ tương ứng với bản móng nhỏ và đơn giản

– Cổ móng: kích thước lớn hơn phần cột một chút ở trên mỗi chiều khoảng 2,5cm. Phần này có tác dụng truyền lực từ bên trên cột xuống đáy.

– Giằng móng: tác dụng đỡ tường ngăn bên trên và làm giảm độ lún cũng như độ lệch giữa các móng với nhau.

Móng đơn bê tông cốt thép hình vuông

Phân loại móng đơn:

Dựa theo vị trí

Móng đơn dưới tường

Loại móng được áp dụng khi áp lực do tường truyền xuống có trị số nhỏ hoặc khi nền đất tốt và có tính nén lún nhỏ. Các móng này đặt theo tường và đặt dưới các tường góc nhà, tại các tường ngăn chịu lực và tại các chỗ có tải trọng tập trung trên các móng đơn

Cấu tạo móng đơn dưới cột

Có thể làm bằng đá hộc, móng bê tông và bê tông đá hộc cũng có dạng tương tự. Nếu trên móng bê tông hoặc móng đá hộc là cột thép hoặc bê tông cốt thép thì cần phải cấu tạo bộ phận để đặt cột, bộ phận này được tính toán theo cường độ của vật liệu.

Dựa vào tình hình tác dụng của tải trọng:

• Móng chịu tải trọng đúng tâm.
• Móng chịu tải trọng lệch tâm.
• Móng các công trình cao (tháp nước, bể chứa, ống khói,…).
• Móng thường chịu lực ngang lớn (tường chắn, đập nước, …).
• Móng chủ yếu chịu tải trọng thẳng đứng, moment nhỏ.

Dựa vào độ cứng:

• Móng đơn mềm: Móng có khả năng biến dạng cùng cấp với đất nền, Loại móng bê tông cốt thép có tỷ lệ cạnh dài/ngắn > 8 được xếp vào loại móng mềm
• Móng tuyệt đối cứng: Có độ cứng rất lớn và biến dạng rất nhỏ (gần bằng 0), móng gạch, đá, bê tông thuộc loại này
• Móng cứng hữu hạn: Là loại móng bê tông cốt thép có tỷ lệ cạnh dài/cạnh ngắn ≤ 8.

Đá lót dưới móng

Các bước xây dựng móng

Sau đây là các bước xây dựng móng đơn

Bước 1: Đào hố và đóng cọc

Đào hố móng cần xác định độ sâu và độ rộng để khi đổ bê tông vào vẫn đảm bảo được kích thước tiêu chuẩn, và không gây khó khan trong quá trình thi công. Giữ hố móng khô ráo trong suốt quá trình thi công, cần bơm hút nước ra nếu có. Sử dụng đá 1x2 và 3x4 để gia cố thêm, kết hợp với máy đầm để tăng độ cứng chắc cho nền đất.

Với công trình xây dựng trên nền đất yếu, ví dụ ở đồng bằng Sông Cửu Long thì có thể gia cố nền bằng cách đóng cọc cừ tràm. Số lượng cọc cừ tràm tùy thuộc vào quy mô công trình và mức độ yếu của nền đất. Vị trí đóng cọc và cả kích thước lẫn khoảng cách giữa các cọc đều phải có bản thiết kế trước để đảm bảo tính chính xác. Người ta thường dùng may cuốc để đóng cọc

Bước 2: Đổ bê tông lót chỉ mộ lớp mỏng với mác bê tông thấp từ 50-100, nó tiếp xúc với đất nhằm hạn chế nước cho bê tông lớp trên, đồng thời tạo bề mặt bằng phẳng cho đà giằng và đáy móng.

Bước 3: Chuẩn bị cốt thép

Sử dụng loại thép chính hãng, đảm bảo chất lượng và độ cứng tốt. Sau đó, cắt và uốn chúng bằng phương pháp cơ học (phù hợp với bản vẽ kỹ thuật). Dùng túi nilon bảo vệ các đầu chờ.

Bước 4: Đổ bê tông

Trộn các loại đá với cát, xi măng và nước theo đúng tỉ lệ tiêu chuẩn và nguyên tắc đổ ở vị trí xa trước, có thể dùng bê tông tươi đúng tiêu chuẩn để tăng chất lượng và rút ngắn thời gian thi công.

Chú ý đảm bảo khô ráo cho bề mặt trước khi đổ bê tông, chọn đổ vào ngày nắng ráo là tốt nhất.

Khi nào nên sử dụng móng đơn?

Cấu tạo móng đơn khá đơn giản và nó chỉ sử dụng thích hợp trong một số trường hợp nhất định, bởi nó là loại có chi phí rẻ và có nhiều khuyết điểm. Một số tình huống nên xây dựng móng đơn:

• Công trình thấp tầng.
• Tải trọng nhẹ và không thống nhất từ ​​cấu trúc thượng tầng được áp dụng..
• Khi có một kênh nước hoặc hệ thống thoát nước sâu gần công trình đang xây dựng.

Với những chia sẽ trên mình mong rằng các bạn đã hiểu cấu tạo móng đơn thế nào? Và trong điều kiện nào nên chọn để xây dựng các công trình.

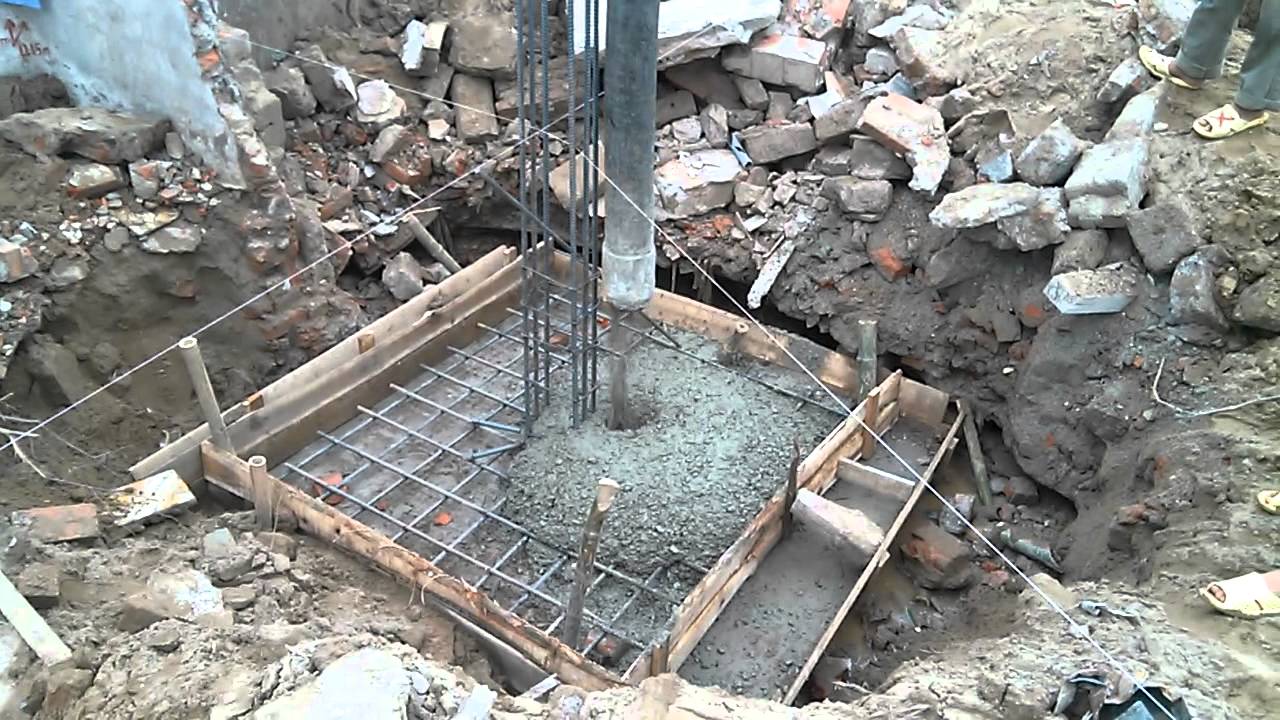

Đổ bê tông móng

Ưu nhược điểm của móng đơn:

Ưu điểm:

• Ưu điểm lớn nhất là tiết kiệm chi phí bởi cấu tạo móng đơn đơn giản
• Thời gian thi công nhanh
• Thích hợp cho các công trình thấp tầng quy mô nhỏ

Nhược điểm móng đơn:

• Không có khả năng chịu lực cao nên không thích hợp với các công trình lớn
• Có thể gây lún nứt công trình nếu điều kiện không thích hợp mà vẫn áp dụng móng đơn để tiết kiệm chi phí
• Không sử dụng được ở vùng đất yếu

Mỗi loại móng đề có những ưu khuyết điểm riêng, và móng đơn cũng vậy, tùy theo quy mô công trình và nền đất mà chọn loại thích hợp để bảo đảm tính bền vững
